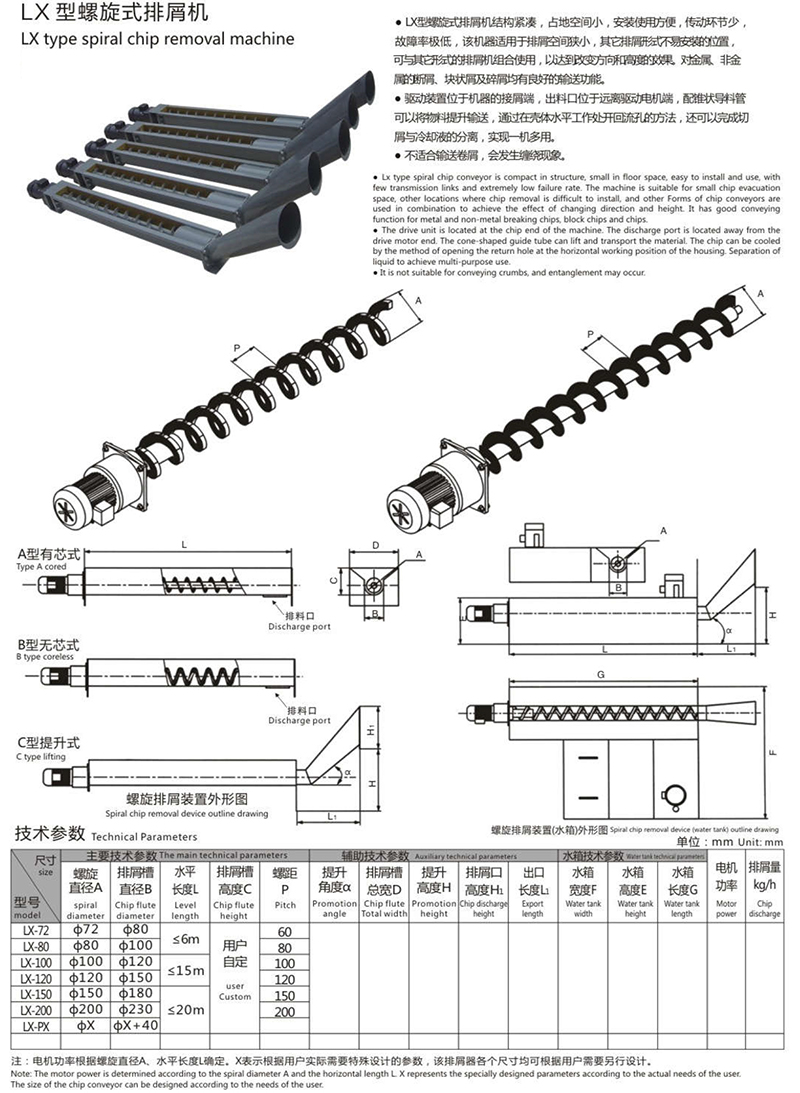

LX型螺旋式排屑机

LX型螺旋式排屑机：本装置通过减速机驱动带有螺旋叶的旋转轴推动物料向前（向后），集中在出料口，落入指定位置，该机结构紧凑，占用空间小，安装使用方便，传动环节少，故障率低，尤其适用于排屑空间狭小，其他排屑形式不易安装的机床。

LX型螺旋式排屑机主要有以下四种形式：1有旋转轴，集屑槽；2有旋转轴，无集屑槽；3无旋转轴，有集屑槽；4无芯，无集屑槽，并可以与其他排屑装置组合起来使用.

主要特点：1可制做成水平或带提升高度。可单机或多台组合使用。结构简单，安装灵活。2一般水平排屑可采用无轴螺旋体，带提升排屑宜采用带轴螺旋片，并增大排屑口口径以增加推屑强度，利于切屑排出。3不适于排除长条状及纤维状切屑。螺旋排屑机体积小、适合狭窄空间之除屑使用。多种尺寸与长度选择，可弹性配合各式机床。除屑螺杆强度高，传动结构坚固，有zui佳之使用可靠度。安装拆卸方便，维护容易。

用途：主要用于机械加工过程中金属、非金属材料所切割下来的颗粒状、粉状、块状及卷状切屑的输送。可用于数控车床、加工中心或其它机床安放空间比较狭窄的地方。与其他排屑装置联合使用，可组成不同结构型式的排屑系统。

分有芯和无芯两种，它一般与其他类型的排屑机配合，将从防护罩或工作台收集来的铁屑输送到排屑机进屑口，再由排屑机输送到收集车上。螺旋式排屑机也可以安装喇叭，直接将废屑从喇叭口排到机集屑车上。螺旋排屑机安装方便，工作可靠，推进速度可按用户要求，一般分三种型式。A型：有芯推进，有输送槽；B型：有芯推进，无输送槽；C型：无芯推进（≤3000mm）

使用说明书

（1）开机前应对机床进行细致的检查，确认无误后方可操作。

（2）机床通电后，检查各开关、按钮和按键是否正常、灵活，机床有无异常现象。

（3）检查电压、油压是否正常，有手动润滑的部位先要进行手动润滑。
